斜管沉淀池在污水處理工藝中廣泛應用，與一般沉淀池相比，具有高效率、占地面積小等優勢。斜管沉淀池是指在沉淀區內設有斜管的沉淀池,在平流式或豎流式沉淀池的沉淀區內利用傾斜的平行管(有時可利用蜂窩填料)分割成一系列淺層沉淀層,被處理的和沉降的沉泥在各沉淀淺層中相互運動并分離。根據其相互運動方向分為逆(異)向流、同向流和逆向流三種不同分離方式。每兩塊平行斜板間(或平行管內)相當于一個很淺的沉淀池。

一、斜管沉淀池工作原理:

1、斜管沉淀池應:長<寬。

2、不宜用于處理生物污泥,U0=Q/A。(Q為流水量，A為沉淀池面積）由理想沉淀公式U0=Q/A,如果水量Q不變,增大沉淀池面積A,就可減少U0沉淀效率提高;而t=H/ U0,則在U0保持不變的情況下,隨著水深H的減少,沉淀時間可按比例縮小,從而減少沉淀池的體積。將H分隔成n個H/n的沉淀池,則當沉淀區長度減少為原來的1/n時,就可以處理與原來沉淀池相同的水量,并達到相同的效果。這說明,沉淀池越淺,就能縮短沉淀時間。斜管沉淀池是根據平流式沉淀原理,在池內增加許多斜管后,加大水池過水斷面的濕周,同時減小水力半徑,為此在同樣的水平流速V時,可以大大降低雷諾數Re,從而減少水的紊動,促進沉淀。另外在泥渣懸浮層上方安裝60度的斜管填料,使原水中的懸浮物、固化物或經投加混凝后形成絮體礬花,在斜管底側表面積聚成薄泥層,依靠重力作用滑回泥渣懸浮層,繼而沉入集泥斗,由排泥管排入污泥池另行處理或綜合利用。上清液逐漸上升至集水管排出,可直接排放或回用。

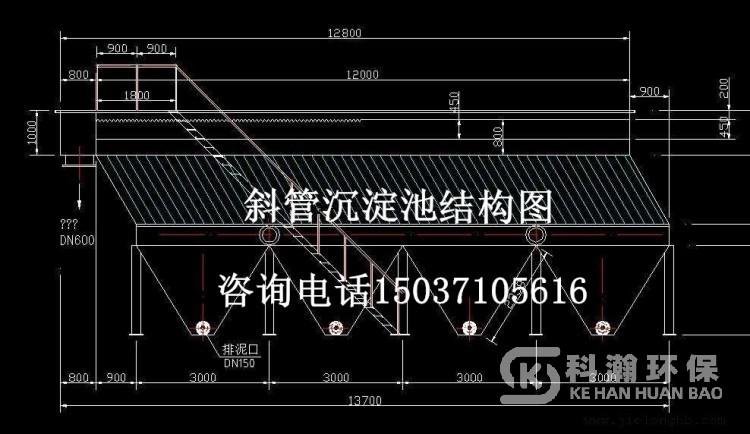

二、 斜管沉淀池的構造：

        斜管沉淀池的構造理論認為,把沉淀池水平分為n層,就可以把處理能力提高n倍,為了解決沉淀池的排泥問題,淺池理論在設計應用時,把水平隔板改為了在沉淀區設置傾角為60度的斜管填料。由于斜管的濕周長,斜管的雷諾數Re遠小于層流界限500,弗勞德數Fr可達,確保了水流的穩定性。斜管沉淀池由沉淀區、配水區、進水配水區、清水出水區、緩沖區、污泥區等組成。 根據水流與泥流的相對方向,可將斜管(斜板)分成同向流、異向流、側向流三種類型。而異向流應用*為廣泛。

普通沉淀池的缺點：懸浮物質的去除率不高（一般只有40~70%），體積龐大，占地面積多。而玻璃鋼斜管填料沉淀池大大提高了處理構筑物的單位產水率，從而減小占地面積及建設投資，因此該工藝已經得到普遍的應用和推廣。
